Компания с 2021 года занимается разработкой, производством и выводом на рынок магнитогидравлических насосных установок (МГУ) с целью повышения эффективности добычи нефти из малодебитных скважин. В штате компании 20 специалистов.

На момент подачи заявки:

  1. Проведены переговоры о заинтересованности с МНК ООО “ИНГ”, компанией UpstreamLab, канадской сервисной компанией Licoka
  2. Выполнены расчеты основных узлов, рассчитан КПД установки, сделан расчет себестоимости
  3. Разработаны 3D модели, эскизная КД на установку, рабочая КД на стенд для испытаний установки

Наш продукт

Автомати­зированная бесштанговая плунжерная магнитно­гидравлическая насосная установка

Бесштанговая плунжерная магнитногидравлическая  насосная установка — новое  и перспективное направление для эксплуатации малодебитного фонда скважин.

Проблематика

Область применения

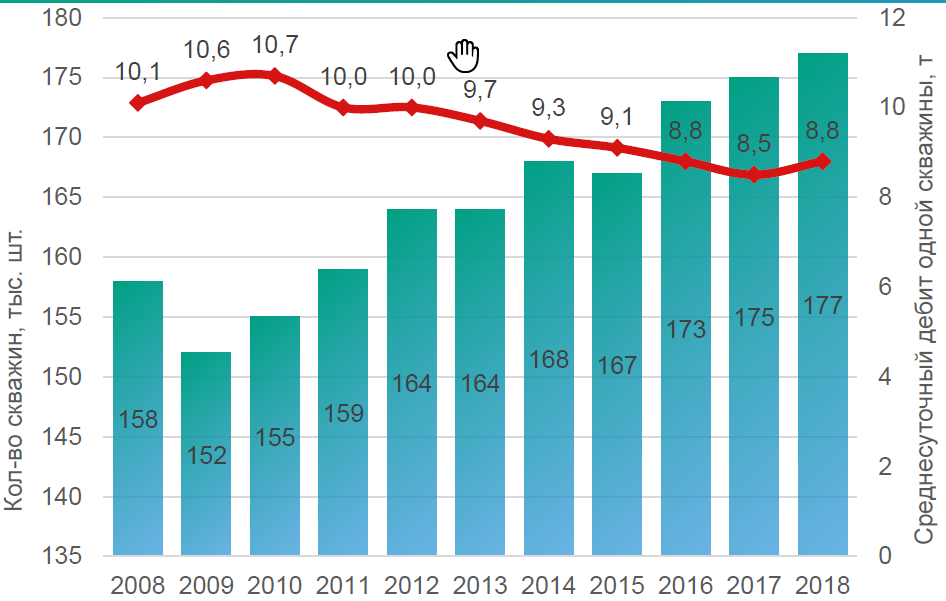

В Российской Федерации более 40 000 малодебитных скважин с дебитом до 20 м3 в сутки. В мире скважин с дебитом до 20 м3 в сутки насчитывается более 400 000.

Матчасть

Принцип действия

Погружной электродвигатель создает вращательное движение, которое с помощью гидродвигателя преобразуется в линейное и через магнитную муфту передается плунжерному насосу.

Использование магнитной муфты позволяет отделить гидродвигатель от скважинной жидкости, что многократно повышает надёжность конструкции.

Изобретение относится к насосным установкам и может быть использовано в нефтедобывающей промышленности при эксплуатации малодебитных скважин с осложненными характеристиками нефтяного пласта для добычи пластовой жидкости (смеси нефти, воды, газа и минеральных примесей).

Известна установка погружная электрогидроприводная, содержащая погружной электродвигатель с протектором, кинематически связанный с приводным насосом, плунжерный рабочий насос, масляный бак, компенсатор объемного расширения масла и гидродвигатель с поршнями, подпоршневые полости которого подключены через автоматический реверсивный клапан к всасывающей и нагнетательной линиям приводного насоса, а поршни гидродвигателя соединены с плунжерами рабочего насоса, установка снабжена поршневым гидрокомпенсатором, надпоршневая полость которого связана с выходом плунжерного рабочего насоса, а подпоршневая - с надпоршневыми полостями гидродвигателя (патент RU 132844, МПК F04B 47/08, опубл. 27.09.2013 г.).

Известна установка погружная электрогидроприводная, которая содержит погружной электродвигатель с гидрозащитой, кинематически связанный с приводным насосом. Рабочий насос приводится в действие гидродвигателем. Механизм возвратно-поступательного перемещения плунжера рабочего насоса содержит соединенные штоками силовой и возвратный гидроцилиндры, выполненные с возможностью переключения позиций гидрораспределителя в конце хода штока гидродвигателя. Механизм соединения штоков гидроцилиндров выполнен в виде шарниров. Компенсатор гидропривода, гидравлически связанный со сливной магистралью гидропривода, размещен в верхней части установки над рабочим насосом и снабжен спускным клапаном. Блок управления приводного насоса дополнительно содержит устройство защиты от обратного вращения вала электродвигателя, выполненное в виде обратного клапана. Повышается надежность установки путем дефорсирования приводного насоса гидропривода и уплотнительных элементов силового гидроцилиндра гидродвигателя, а также зашиты установки от тепловых расширений рабочей жидкости и обратного вращения вала электродвигателя (патент RU 2210003, МПК F04B 47/08, опубл. 10.08.2003 г.).

Известна установка погружная электрогидроприводная, которая содержит погружной электродвигатель с протектором, кинематически связанный с приводным насосом. Содержит плунжерный рабочий насос, масляный бак, компенсатор объемного расширения масла, поршневой гидрокомпенсатор и гидродвигатель с поршнями, соединенными с плунжерами рабочего насоса. Подпоршневые полости гидродвигателя подключены к всасывающей и нагнетательной линиям приводного насоса через гидрораспределитель. Надпоршневые полости через дроссельные отверстия гидравлически связаны с подпоршневой полостью гидрокомпенсатора, надпоршневая полость которого гидравлически связана посредством обратных клапанов с выходом плунжерного рабочего насоса (патент RU 2579790, МПК F04B 47/08, опубл. 10.04.2016 г.). Принято за прототип.

Недостатком известной конструкции является недостаточная надежность, поскольку при эксплуатации установки во время рабочего хода поршня добываемая жидкость перетекает через зазор между плунжером и цилиндром в надпоршневую полость и смешивается с гидравлической жидкостью приводного насоса, что приводит к выходу всей установки из строя.

Технической проблемой, решаемой изобретением, является повышение надежности работы насосной установки и срока ее эксплуатации.

Технический результат - обеспечение передачи усилия на плунжерный насос с гидродвигателя с полной герметизацией гидродвигателя и погружного электродвигателя.

Проблема решается, а технический результат достигается установкой насосной погружной, содержащей погружной электродвигатель, кинематически связанный с масляным насосом, погружной плунжерный насос со штоком, гидродвигатель со штоком, расположенный внутри масляного бака, при этом подпоршневые полости гидродвигателя подключены через гидрораспределитель к всасывающей и нагнетательной линиям масляного насоса. В отличие от прототипа между гидродвигателем и погружным плунжерным насосом расположена линейная магнитная муфта с разделителем сред, выполненная в виде двух цилиндров, внешнего и внутреннего, один из которых размещен внутри другого, причем каждый цилиндр образован расположенными один над другим постоянными магнитами с чередующимся направлением намагниченности, при этом магниты внутреннего цилиндра жестко зафиксированы на верхнем конце штока гидродвигателя, а магниты внешнего цилиндра жестко зафиксированы на толкателе внутри него, причем толкатель выполнен в виде полого штока, соединенного со штоком плунжерного насоса, при этом разделитель сред выполнен в форме трубы с заглушкой с одной стороны, а с другой стороны герметично соединен с корпусом масляного бака посредством сварки или закреплен на масляном баке посредством присоединительной резьбы с канавками, в которые установлены резиновые уплотнения, с обеспечением герметичного прижатия к внутренней поверхности масляного бака, причем магниты внутреннего цилиндра муфты расположены во внутренней полости разделителя сред, а магниты внешнего цилиндра - с внешней стороны разделителя сред, кроме того, между магнитами каждого цилиндра муфты размещены промежуточные кольца из стали, а давление масла внутри погружного электродвигателя и масляного бака уравновешено с давлением пластовой жидкости.

Технический результат достигается за счет применения линейной магнитной муфты, в которой установлен разделитель сред. Муфта обеспечивает передачу усилия на плунжерный насос с гидродвигателя. Во время работы установки происходит возвратно-поступательное движение штока гидродвигателя, которое за счет возникновения между магнитами муфты удерживающих сил передается на шток плунжерного насоса через толкатель, в результате чего приводится в действие плунжерный насос. Установка разделителя сред указанным образом обеспечивает полную герметизацию внутреннего пространства гидродвигателя и электродвигателя от проникновения пластовой жидкости.

Схема

Состав установки

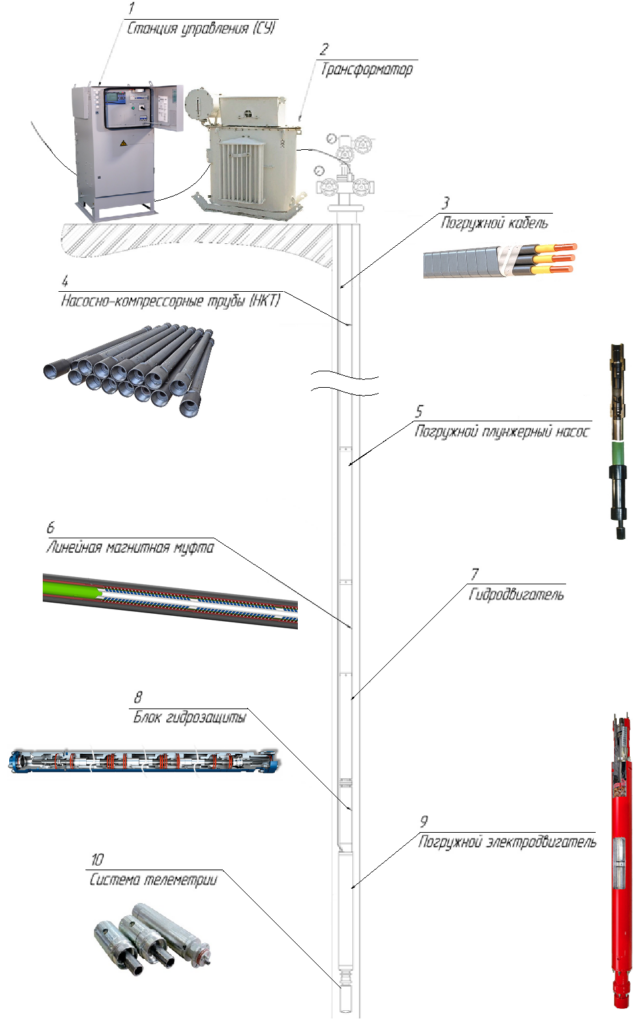

Плунжерная магнитногидравлическая  насосная установка состоит из:

  1. Станции управления (СУ)
  2. Трансформатора
  3. Погружного кабеля
  4. Насосно-компрессорных труб (НКТ)
  5. Погружного плунжерного насоса
  6. Линейной магнитной муфты
  7. Гидродвигателя
  8. Блока гидрозащиты
  9. Погружного электродвигателя (ПЭД)
  10. Системы телеметрии

Сравнительные характеристики

Преимущества Технологии перед аналогами

 ШГНЭЦНУЭВНМГУ
Глубина спуска (м)< 2000< 3000<3000<3000
Работа при дебите <20 м3/ сутки и глубине до 3000 м.невозможнанеэффективнавозможна с напором до 2500мвозможна
Удельный расход электроэнергии на 1000 м при 10 м3/ сутки, кВт*ч/м310-207-157-125-7
Встроенный расходомернетнетнетесть
